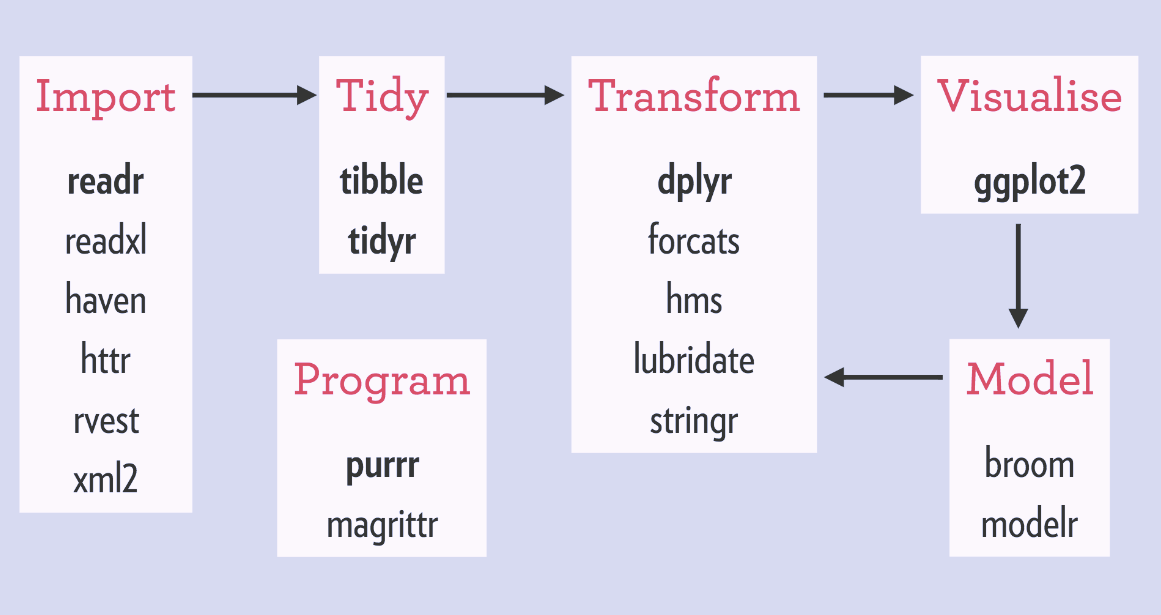

class: center, middle, inverse, title-slide # Introduction à ggplot2 ## Café des doctorants ### Lorenzo Gaborini ### 2019-03-26 --- layout: true <div class="ribbon-advanced"><span>Advanced!</span></div> <div id='overlay'></div> --- class: inverse ### Contrôles Appuyer sur <span class="help-key">h</span> ou <span class="help-key">?</span> pour contrôler la présentation. --- # Buts - R moderne : nouveaux outils -- - Introduction au `tidyverse` -- - Familiariser avec la librairie `ggplot2` -- - Extensions -- - `ggplot2` est énorme : **concepts** et **autonomie** ! -- - Pour informations : + Stack Overflow + Cheatsheets : https://www.rstudio.com/resources/cheatsheets/ + Documentation : https://ggplot2.tidyverse.org/reference/ --- # Prérequis ## Logiciels - R (nécessaire) -- - connaissances de base -- - Ressources: + [R for Data Science](https://r4ds.had.co.nz/index.html) : guide au `tidyverse` + [TidyTuesday](https://github.com/rfordatascience/tidytuesday) : **a weekly social data project in R** + [ggplot2 cookbook](http://www.cookbook-r.com/Graphs/) -- - [RStudio](https://www.rstudio.com/) (conseillé) + interface complète pour **écrire**, **développer** et **produire** + literate programming : **R Markdown**, articles, présentations, sites web, ... --- class: inverse, middle, center # R : les bases --- # R moderne : le tidyverse - ![:package_cran tidyverse] : écosystème de packages qui travaillent bien ensemble  et autres... -- - Installation et chargement : `install.packages("tidyverse")` `library(tidyverse)` <!-- - `apply`, `sapply`, `vapply`, ... : remplacés par `purrr::map` `df[df$col == 'a', ]` <span class='text-curse'>(combien de `[` ??? )</span> : remplacé par `df %>% filter(col == 'a')` --> --- # R moderne : le tidyverse Les plus importants : - ![:package_cran readr] : lecture des données de fichiers (conversion en `data.frames`) -- - ![:package_cran tidyr] : rangement de `data.frames` -- - ![:package_cran dplyr] : manipulation de `data.frames` : + filtrage, transformations, regroupage (voir : `plyr`, mais mieux !) -- - ![:package_cran ggplot2] : visualisation de données -- Auteur principal : Hadley Wickham (https://github.com/hadley/) --- ## Caractéristiques communes - Le premier paramètre de chaque fonction est un `data.frame` qui contient l'information -- - la valeur de retour est toujours un `data.frame` (ou `tibble`) -- - fonctions faciles et prévisibles : p.ex., `read_csv`, `mutate`, `select`, `summarize`, `filter`, `geom_point`, `geom_line` -- - comportement prévisible : paramètres et valeurs de retour, erreurs, ... -- - très bonne documentation : R help, sites Internet, blogs, github --- ## Caractéristiques communes : pipe - le **flux d'informations** est indiqué avec l'opérateur `%>%` (**pipe**) -- <div class="heavy-box"> <pre class="remark-inline-code code-inline">f(x,y)</pre> une fonction <br/> <pre class="remark-inline-code code-inline">x %>% f(y)</pre> est équivalent à <pre class="remark-inline-code code-inline">f(x,y)</pre> </div> -- - Conséquence : <div class="heavy-box"> <h5 style="display: inline">Lecture de gauche à droite !</h5><br/> <pre class="remark-inline-code code-inline">x %>% f(y)</pre> : <pre class="remark-inline-code code-inline">x</pre> <b>"then"</b> <pre class="remark-inline-code code-inline">f(y)</pre> </div> - Clavier (R Studio) : par défaut + Windows : CTRL + ⇧ + M + Mac : ⌘ + ⇧ + M --- ## Caractéristiques communes : données rectangulaires Dans le `tidyverse` on travaille avec : <div class="heavy-box"> <span><b>données rectangulaires</b> (<b>tidy data</b>)</span></br> <span>chaque ligne est une observation, chaque colonne est une variable</span> </div> -- ![:package_cran tidyr] vous aide ! (anciennement : ![:package_cran reshape2]) -- .img-small-80[ .pull-left[  ] .pull-right[  ] ] Aussi: `separate`, `unite`, ... ![:read_the_docs] : [Data Import cheatsheet](https://github.com/rstudio/cheatsheets/raw/master/data-import.pdf) --- # R moderne : exemple Données sur les vols de New York en 2013 : ![:package_cran nycflights13] -- ```r library(nycflights13) head(flights, 20) ``` <div id="DT-flights" style="width:100%;height:auto;" class="datatables html-widget"></div> <script type="application/json" data-for="DT-flights">{"x":{"filter":"none","fillContainer":false,"data":[["1","2","3","4","5","6","7","8","9","10","11","12","13","14","15","16","17","18","19","20"],[2013,2013,2013,2013,2013,2013,2013,2013,2013,2013,2013,2013,2013,2013,2013,2013,2013,2013,2013,2013],[1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1],[1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1],[517,533,542,544,554,554,555,557,557,558,558,558,558,558,559,559,559,600,600,601],[515,529,540,545,600,558,600,600,600,600,600,600,600,600,600,559,600,600,600,600],[2,4,2,-1,-6,-4,-5,-3,-3,-2,-2,-2,-2,-2,-1,0,-1,0,0,1],[830,850,923,1004,812,740,913,709,838,753,849,853,924,923,941,702,854,851,837,844],[819,830,850,1022,837,728,854,723,846,745,851,856,917,937,910,706,902,858,825,850],[11,20,33,-18,-25,12,19,-14,-8,8,-2,-3,7,-14,31,-4,-8,-7,12,-6],["UA","UA","AA","B6","DL","UA","B6","EV","B6","AA","B6","B6","UA","UA","AA","B6","UA","B6","MQ","B6"],[1545,1714,1141,725,461,1696,507,5708,79,301,49,71,194,1124,707,1806,1187,371,4650,343],["N14228","N24211","N619AA","N804JB","N668DN","N39463","N516JB","N829AS","N593JB","N3ALAA","N793JB","N657JB","N29129","N53441","N3DUAA","N708JB","N76515","N595JB","N542MQ","N644JB"],["EWR","LGA","JFK","JFK","LGA","EWR","EWR","LGA","JFK","LGA","JFK","JFK","JFK","EWR","LGA","JFK","EWR","LGA","LGA","EWR"],["IAH","IAH","MIA","BQN","ATL","ORD","FLL","IAD","MCO","ORD","PBI","TPA","LAX","SFO","DFW","BOS","LAS","FLL","ATL","PBI"],[227,227,160,183,116,150,158,53,140,138,149,158,345,361,257,44,337,152,134,147],[1400,1416,1089,1576,762,719,1065,229,944,733,1028,1005,2475,2565,1389,187,2227,1076,762,1023],[5,5,5,5,6,5,6,6,6,6,6,6,6,6,6,5,6,6,6,6],[15,29,40,45,0,58,0,0,0,0,0,0,0,0,0,59,0,0,0,0],["2013-01-01T10:00:00Z","2013-01-01T10:00:00Z","2013-01-01T10:00:00Z","2013-01-01T10:00:00Z","2013-01-01T11:00:00Z","2013-01-01T10:00:00Z","2013-01-01T11:00:00Z","2013-01-01T11:00:00Z","2013-01-01T11:00:00Z","2013-01-01T11:00:00Z","2013-01-01T11:00:00Z","2013-01-01T11:00:00Z","2013-01-01T11:00:00Z","2013-01-01T11:00:00Z","2013-01-01T11:00:00Z","2013-01-01T10:00:00Z","2013-01-01T11:00:00Z","2013-01-01T11:00:00Z","2013-01-01T11:00:00Z","2013-01-01T11:00:00Z"]],"container":"<table class=\"compact\">\n <thead>\n <tr>\n <th> <\/th>\n <th>year<\/th>\n <th>month<\/th>\n <th>day<\/th>\n <th>dep_time<\/th>\n <th>sched_dep_time<\/th>\n <th>dep_delay<\/th>\n <th>arr_time<\/th>\n <th>sched_arr_time<\/th>\n <th>arr_delay<\/th>\n <th>carrier<\/th>\n <th>flight<\/th>\n <th>tailnum<\/th>\n <th>origin<\/th>\n <th>dest<\/th>\n <th>air_time<\/th>\n <th>distance<\/th>\n <th>hour<\/th>\n <th>minute<\/th>\n <th>time_hour<\/th>\n <\/tr>\n <\/thead>\n<\/table>","options":{"pageLength":7,"lengthChange":false,"scrollX":true,"columnDefs":[{"className":"dt-right","targets":[1,2,3,4,5,6,7,8,9,11,15,16,17,18]},{"orderable":false,"targets":0}],"order":[],"autoWidth":false,"orderClasses":false}},"evals":[],"jsHooks":[]}</script> --- # R moderne : exemple Devinez le résultat ! ```r df <- flights %>% filter(month %in% c(12, 1, 2)) %>% group_by(dest) %>% summarise( count = n(), dist = mean(distance, na.rm = TRUE), delay = mean(arr_delay, na.rm = TRUE) ) %>% filter(count > 20, dest != "HNL") ``` (on a utilisé `dplyr` : fonctions `filter`, `group_by`, `summarise`, `n` et `%>%`) --- # R moderne : exemple Voilà : ```r head(df, 10) ``` ``` ## # A tibble: 10 x 4 ## dest count dist delay ## <chr> <int> <dbl> <dbl> ## 1 ABQ 31 1826 30.3 ## 2 ALB 174 143 26.8 ## 3 ATL 4126 757. 9.14 ## 4 AUS 521 1515. 13.4 ## 5 AVL 31 583 12.1 ## 6 BDL 112 116 11.3 ## 7 BGR 56 378 19.7 ## 8 BHM 58 866 17.5 ## 9 BNA 1358 759. 16.6 ## 10 BOS 3586 191. 3.25 ``` --- # R moderne : exemple `nycflights13` contient aussi des informations sur les aéroports : ```r head(airports, 5) ``` ``` ## # A tibble: 5 x 8 ## faa name lat lon alt tz dst tzone ## <chr> <chr> <dbl> <dbl> <int> <dbl> <chr> <chr> ## 1 04G Lansdowne Airport 41.1 -80.6 1044 -5 A America/New_~ ## 2 06A Moton Field Municipal ~ 32.5 -85.7 264 -6 A America/Chic~ ## 3 06C Schaumburg Regional 42.0 -88.1 801 -6 A America/Chic~ ## 4 06N Randall Airport 41.4 -74.4 523 -5 A America/New_~ ## 5 09J Jekyll Island Airport 31.1 -81.4 11 -5 A America/New_~ ``` --- # R moderne : exemple Jointures avec `dplyr` : ```r df_airports <- df %>% left_join(airports, by = c('dest' = 'faa')) ``` ``` ## # A tibble: 7 x 11 ## dest count dist delay name lat lon alt tz dst tzone ## <chr> <int> <dbl> <dbl> <chr> <dbl> <dbl> <int> <dbl> <chr> <chr> ## 1 ABQ 31 1826 30.3 Albuquerqu~ 35.0 -107. 5355 -7 A Ameri~ ## 2 ALB 174 143 26.8 Albany Intl 42.7 -73.8 285 -5 A Ameri~ ## 3 ATL 4126 757. 9.14 Hartsfield~ 33.6 -84.4 1026 -5 A Ameri~ ## 4 AUS 521 1515. 13.4 Austin Ber~ 30.2 -97.7 542 -6 A Ameri~ ## 5 AVL 31 583 12.1 Asheville ~ 35.4 -82.5 2165 -5 A Ameri~ ## 6 BDL 112 116 11.3 Bradley In~ 41.9 -72.7 173 -5 A Ameri~ ## 7 BGR 56 378 19.7 Bangor Intl 44.8 -68.8 192 -5 A Ameri~ ``` --- # R moderne : exemple Visualisation avec `ggplot2` : ```r library(sf) library(maps) # Read the USA map us_states <- sf::st_as_sf( maps::map("state", plot = FALSE, fill = TRUE) ) p <- df_airports %>% ggplot() + geom_sf(data = us_states) + geom_point(aes(x = lon, y = lat, size = delay)) + ggtitle('Winter average delays from NYC') + labs(x = '', y = '') + scale_size_continuous('Delay [min]') ``` --- class: middle # R moderne : exemple <img src="index_files/figure-html/us-plot-show-1.svg" style="max-width: 100%" /> --- class: center, middle, inverse # La grammaire des données --- # R : dplyr **Grammaire des données** - Juste quelques notions ! -- - Les données sont des `data.frame` (`tibble`) -- - **verbes** qui les transforment -- + filtrage par lignes : `filter` + filtrage par colonnes : `select` + ajout de colonnes : `mutate`, `rename` + groupage de lignes : `group_by` + rangement : `arrange` + résumé : `summarise` - Connexions avec les bases des données plus communes (p.ex. sqlite) -- - Paradigme **split-apply-combine** -- + données → "je regroupe → je transforme → je simplifie" --- class: center, middle, inverse # Les graphiques --- # R : base graphics Ce qu'on apprend aux premiers courses : "`base`" -- (p.ex. données : `mtcars`, caractéristiques de 32 automobiles) - Scatter plot, points et lignes `plot(x = mtcars$mpg, y = mtcars$wt, col = ..., pch = ..., ...)` `lines(x = mtcars$mpg, y = mtcars$wt, col = ..., pch = ..., ...)` `points(x = mtcars$mpg, y = mtcars$wt, col = ..., pch = ..., ...)` - Diagrammes à barres `hist(x = mtcars$mpg)` - Densité `plot(density(x = mtcars$wt))` - Boxplot `boxplot(mtcars$wt)` --- # R : base graphics Exemple : ```r plot(x = mtcars$mpg, y = mtcars$wt, type = 'p', col = 'red') title('Poids vs. consommation') ``` <img src="index_files/figure-html/plot-base-1.svg" style="display: block; margin: auto;" /> --- class: twocol-code-plot # R : base graphics, groupes Avec **données groupées** ça se complique ! Exemple : (coloration par cylindres) .left-code[ ```r # Couleurs ici cols <- mtcars$cyl cols[mtcars$cyl == 4] <- 'red' cols[mtcars$cyl == 6] <- 'black' cols[mtcars$cyl == 8] <- 'blue' plot(x = mtcars$mpg, y = mtcars$wt, type = 'p', col = cols) title('Poids vs. consommation') legend('topright', c('4 cyl', '6 cyl', '8 cyl'), fill = c('red', 'black', 'blue')) ``` ] -- .right-plot[ <img src="index_files/figure-html/unnamed-chunk-18-1.svg" width="95%" style="display: block; margin: auto;" /> ] --- class: twocol-code-plot # R : base graphics, multiples .left-code[ Graphiques multiples : il faut un cycle... ```r par(mfrow = c(3,1)) for (cyl_sub in unique(mtcars$cyl)) { mtcars_sub <- mtcars[mtcars$cyl == cyl_sub, ] plot(x = mtcars_sub$mpg, y = mtcars_sub$wt, type = 'p') title(paste('Poids vs consommation:', cyl_sub, 'cylindres')) } ``` ] .right-plot[ <img src="index_files/figure-html/unnamed-chunk-19-1.svg" width="95%" style="display: block; margin: auto;" /> ] --- # R : base graphics Inconvénients : - aspect graphique pas agréable -- - mécanisme compliqué -- - interface pas uniforme -- - duplication et répétition : `\(\mathrm{Pr}(\text{erreur})\)` augmente ! -- - ... --- class: center, middle, inverse name: slide-grammaire-graphiques # La **grammaire des graphiques** --- # Grammaire des graphiques Un graphique est une combinaison d'éléments indépendants (**layers**) : - <b>`data`</b> : un jeu de données -- - <b>`aes`thetic mapping</b> : -- corréspondance entre les variables dans `data` et les variables graphiques - <b>`geom`</b> : un objet graphique (point, ligne, cercle, ...) qui sera montré -- - <b>`position`</b> : le déplacement des objets de type `geom` (souvent: identité) -- - <b>`stat`</b> : un objet qui calcule des statistiques (moyennes, ...) : (souvent: identité) -- - <b>`coord`</b> : le système de cordonnées (cartésiennes, polaires, ...) -- - <b>`scale`</b> : contrôle de la gamme des valeurs pour les données -- - <b>`facet`</b> : ajout de sous-graphiques -- - <b>`theme`</b> : réglage fin d'éléments graphiques -- - <div class='heavy-box'>Chaque graphique est une <b>somme</b> de ces niveaux.</div> --- class: twocol-code-plot ## Grammaire des graphiques : exemple `ggplot2` est une implémentation de la grammaire des graphiques. - L'objet de base est `ggplot(data = ...)` -- - Puis on y somme les autres niveaux : -- .left-code[ ```r library(ggplot2) ggplot(mtcars) + geom_point(aes(x = mpg, y = wt)) + ggtitle('Autonomie vs poids') + labs(x = 'Autonomie', y = 'Poids') ``` - `ggtitle` : le titre - `labs` : étiquettes des axes, titre, sous-titre, ... ] -- .right-plot[ <img src="index_files/figure-html/unnamed-chunk-20-1.svg" width="95%" style="display: block; margin: auto;" /> ] --- class: twocol-code-plot ## Grammaire des graphiques : exemple avec groupes .left-code[ ```r p <- ggplot(mtcars) + geom_point(aes(x = mpg, y = wt, col = cyl)) + ggtitle('Autonomie vs poids; cylindres') + scale_color_continuous('Nombre de cylinders') p ``` - `data` : `mtcars` - `geom_point` : ajout d'une couche graphique de type "scatter plot" Variables graphiques : `x`, `y`, `col` (couleur : facultative) - `aes` : **aesthetic mapping** dans `data`: `mpg`, `wt`, `cyl` ⇒ variables `x`, `y`, `col` dans le graphique - `ggplot` adopte une échelle de couleur automatique pour des valeurs continues ] -- .right-plot[ <img src="index_files/figure-html/unnamed-chunk-21-1.svg" width="95%" style="display: block; margin: auto;" /> ] --- class: twocol-code-plot ## Grammaire des graphiques : exemple L'exemple avec les sous-groupes : facile ! .left-code[ ```r ggplot(mtcars) + geom_point(aes(x = mpg, y = wt)) + facet_wrap( ~ cyl) + ggtitle('Autonomie vs poids') ``` - Le sous-groupe est la couche `facet_wrap` - `ggplot` crée des sous-graphiques avec les valeurs de son argument - sous-graphiques automatiquement étiquetées ] -- .right-plot[ <img src="index_files/figure-html/unnamed-chunk-22-1.svg" width="95%" style="display: block; margin: auto;" /> ] --- class: center, middle, inverse # Géométries --- # Géométries Les plus importantes : - `geom_point` : points - `geom_line` : lignes - `geom_text`, `geom_label` : du texte -- - `geom_abline`, `geom_vline`, `geom_hline` : lignes selon pente / intersection avec les axes -- - `geom_histogram`, `geom_boxplot`, `geom_density` -- - `geom_polygon`, `geom_path` : un polygone ou parcours, vertex en ordre de apparition dans `data` - `geom_raster`, `geom_contour` : pour données 2D -- Mini-guide : 📖 [Data visualization cheatsheet](https://github.com/rstudio/cheatsheets/raw/master/data-visualization-2.1.pdf) -- ### Anatomie d'une géométrie : - `geom_*(mapping = ..., data = ..., stat = ..., position = ..., ...)` - `mapping` spécifie les **esthétiques** (correspondances entre variables) - `data = ...` est utile pour lire un `data` modifié --- # Esthétiques Presque toutes les géométries supportent les esthétiques : - `x`, `y`, `col` (bord), `fill` (remplissage), `alpha` (transparence). Autres esthétiques : - `shape`, `lwd` (poids des lignes), `lty` (type des lignes), `size` (dimension des objets), ... -- - Géométries particulières : `xmin`, `xmax`, `ymin`, `ymax`, `group`, ... → ![:read_the_docs] -- - On peut les spécifier ailleurs : `geom_*(aes(...))`, ou `ggplot2(aes(...))` (partagées parmi les `geoms`) -- - Variables non in `data` : placés en dehors de `aes` ```r my_size <- 0.5 ggplot(mtcars, aes(x = mpg, y = wt)) + * geom_point(aes(col = cyl), size = my_size) ``` --- # Esthétiques Vous pouvez utiliser des expressions : .small-code[ ```r ggplot(mtcars) + geom_point( aes(x = qsec, y = mpg, * col = hp/wt, * shape = factor(am)), size = 5) + labs(title = 'Rapport puissance/poids', x = 'Mile time [s]', y = 'Autonomie') ``` <!-- --> ] --- class: twocol-code-plot # Un boxplot... Consommation vs nombre de cylindres .left-code[ ```r mtcars %>% ggplot(aes(x = factor(cyl), y = mpg)) + geom_boxplot(aes(fill = factor(cyl))) + labs(x = 'Cylindres', y = 'Autonomie') ``` `labs(...)` : titres des axes ] .right-plot[ <img src="index_files/figure-html/boxplot-plot-1.svg" width="95%" style="display: block; margin: auto;" /> ] -- .left-inline[ Boxplot : médiane, quartiles, moustaches ] -- .left-inline[ ... mais qui les a calculés ? ] --- class: center, middle, inverse # Les statistiques --- # Les statistiques Avant de plotter : - `data` est séparé en groupes selon les variables discrètes : + ce qu'on trouve dans `facets` + ce qu'on assigne à `col`, `fill`, `group`, ... -- - Pour chaque sous-ensemble de `data`, le niveau `stat` calcule tout le nécessaire -- - Conséquence : à chaque `geom` correspond un `stat` (souvent caché ! ) -- En pratique : - `stat` ajoute des **colonnes** à `data` avec des noms fixes --- ## Les statistiques : exemple Consommation vs poids : notez les esthétiques partagées ```r p <- ggplot(mtcars, aes(x = mpg, y = wt)) + geom_point() p ``` <!-- --> --- ## Les statistiques : exemple - Ajout du niveau `geom_smooth` : smoothing + linéaire : `method = "lm"` (et autres) + non-linéaire : dans ce cas `method = "loess"` (et autres) -- - `geom_smooth` adore `stat_smooth` : + calcule les prédictions `y`, intervalles `ymin`, `ymax`, erreur `se` + représentation graphique optimale ```r p + geom_smooth(method = 'loess') ``` <!-- --> --- class: slide-class-advanced ## Les statistiques : exemple - On peut accéder aux valeurs avec `stat(...)` dans le même niveau ! (vieux code : les nouvelles variables commencent par `...`) -- - Moyenne + intervalles de confiance pour la moyenne, `\(6\sigma\)` .small-code[ ```r p + geom_errorbar(aes(ymin = y - 3*stat(se), ymax = y + 3*stat(se), col = stat(se)), alpha = 0.2, stat = 'smooth', method = 'loess') + scale_color_gradient('Standard error', low = 'blue', high = 'red') ``` <!-- --> ] --- # Position Quand on a des **éléments superposés** : (p.ex. diagramme à barre) - Il y a une `stat_count` cachée ! (définit `\(y\)`) - Par défaut, empilés (`geom_bar`) ou superposés (`geom_point`) ```r ggplot(mtcars) + geom_bar(aes(x = factor(cyl), fill = factor(am))) ``` <!-- --> --- # Position Paramètre `position` : - `dodge` : à coté ```r ggplot(mtcars) + geom_bar(aes(x = factor(cyl), fill = factor(am)), * position = 'dodge') ``` <!-- --> --- # Position Paramètre `position` : - `fill` : normalise ```r ggplot(mtcars) + geom_bar(aes(x = factor(cyl), fill = factor(am)), * position = 'fill') ``` <!-- --> --- # Position Paramètre `position` : - `stack` : empiler ```r ggplot(mtcars) + geom_bar(aes(x = factor(cyl), fill = factor(am)), * position = 'stack') ``` <!-- --> --- # Position Paramètre `position` : - `jitter` : ajout du bruit pour séparer ```r ggplot(mtcars) + geom_point(aes(x = am, y = vs)) ``` <!-- --> --- # Position Paramètre `position` : - `jitter` : ajout du bruit pour séparer ```r ggplot(mtcars) + geom_point(aes(x = am, y = vs), * position = 'jitter') ``` <!-- --> --- class: small-code # Position Paramètre `position` : - `jitter` : ajout du bruit pour séparer Réglage ou `geom_jitter()` ```r ggplot(mtcars) + geom_point(aes(x = am, y = vs), * position = position_jitter(width = 0.1, height = 0.1)) ``` <!-- --> --- # Coordinates - Cordonnées cartésiennes x-y `coord_cartesian(xlim = ..., ylim = ..., expand = ...)` -- + `xlim`, `ylim` : contrôle du **zoom** -- + `expand` (`TRUE`/`FALSE`) : ajout d'espace avant/après les extrêmes -- - Cordonnées cartésiennes aux proportions fixés `coord_fixed(ratio = ...)` -- - Cordonnées polaires `coord_polar(theta = 'x', ...)` + `theta` : qui gère l'angle -- - Cordonnées inversées `coord_flip()` x devient y --- # Scales Correspondance entre les valeurs des **données** et les valeurs dans le **graphique.** -- Échelles aux valeurs ... - continues : types `numeric`, `int`, `Date`, ... - discrètes : tout le reste (`factor`, `char`, ...) - Noms : `scale_` + esthétique + type d'échelle (`continuous`, `discrete`, `manual`, ...) -- #### Anatomie d'une échelle Toutes échelles acceptent au moins : - `name` : nom dans la légende -- - `breaks` : les valeurs seuil où on trouve des droites, des signes, ... (défaut : intelligent) -- - `labels` : les chaînes de caractères associées aux `breaks` (défaut : intelligent) -- - `trans` : transformation données → (`breaks`, `labels`) (p.ex. `'log10'`) -- - `limits` : les valeurs aux extrêmes (`NA` : min/max données) Aussi : fonctions `xlim( )`, `ylim( )` --- ## Scales : x, y Exemples : - `scale_x_continuous(trans = 'log10')` : échelle `\(x\)` logarithmique (`scale_x_log10()`) - `scale_y_discrete(breaks = c('a', 'b'), labels = c('Premier', 'Deuxième'))` : échelle `\(y\)` discrète - `scale_y_datetime()` : échelle `\(y\)` pour dates (= `scale_y_continuous(trans = 'date')`) -- ### Scales vs coord\_x\_\* et coord\_y\_\* <div class="heavy-box center"><span><b>scales</b> : les valeurs au delà des limites sont <b>remplacés</b> avec <span class="remark-inline-code">NA</span></span></div> -- <div class="heavy-box center" style='background: red'><span>⚠ coupure d'éléments graphiques ! ⚠</span></div> --- class: slide-class-advanced exclude: true <!-- TODO --> ### Scales : expansion des limites - `expand_limits(x = ..., y = ...)` : étendent le graphique jusqu'à ce(s) point(s) là p.ex. `expand_limits(x = 0, y = 0)` pour inclure l'origine - `scale_*_*(expand = expand_scale(mult = ..., add = ...))` : pour décider combien d'espace ajouter autour des bords --- ## Scales : couleurs, remplissage Fini avec les couleurs de R ! -- - Échelles chromatiques **optimisées** et **automatiques** -- - Pour les esthétiques `col`, `fill` -- Continues : - `scale_color_continuous` : générique - `scale_color_gradient`, `scale_color_gradient2`, `scale_color_gradientn` - `scale_color_gray` : valeurs de gris -- Discrètes : - `scale_color_brewer` : palettes de [ColorBrewer](http://colorbrewer2.org/) : http://colorbrewer2.org/ + 3 types : **div**erging, **qual**itative, **seq**uential + liste : `RColorBrewer::display.brewer.all()` <img src="assets/img/brewer.png" class='center' style='width: 60%' /> --- - `scale_fill_viridis_d` : même principe mais avec la palette Viridis (Python : `matplotlib`) <img src="assets/img/viridis.png" style='width: 65%' /> --- exclude: true # Scales : exemple <!-- TODO --> ```r datasets::swiss %>% rownames_to_column('Location') %>% ggplot(aes(x = Catholic, y = Education)) + geom_point() ``` <!-- --> --- exclude: true # Scales : exemple <!-- TODO --> Données sur la population US ```r economics %>% ggplot(aes(x = date)) + geom_line(aes(y = pop)) + expand_limits(y = 0) storms %>% mutate(time = paste(year, month, day, hour, sep = '-'), time = lubridate::parse_date_time(order = 'ymdH')) %>% ggplot() + geom_ ``` --- # Facets Deux façons : - `facet_wrap(...)` : aligner sur une dimension - `facet_grid(...)` : aligner en deux dimensions -- Les axes seront partagés entre les graphiques ! (sauf avec p.ex. `scales = "free_x"`) -- Paramètres : - `...` : + une formule du type `colonnes ~ lignes` (vieille interface) + `vars(colonnes), vars(lignes)` (nouvelle interface) -- class: slide-class-advanced - `labeller` : types d'étiquettes pour les variables dans les onglets `labeller = label_value` : que la valeur `labeller = label_both` : '`nom` : `valeur`' `labeller = label_parsed` : si `valeur` est une expression (`plotmath`) --- # Facets : exemple Sans onglets : ```r mtcars %>% ggplot(aes(x = mpg, y = wt, col = factor(cyl))) + geom_point() ``` <!-- --> --- # Facets : exemple `facet_wrap` : par transmission (automatique / manuelle) ```r mtcars %>% ggplot(aes(x = mpg, y = wt, col = factor(cyl))) + geom_point() + * facet_wrap(~ am) # vars(am) ``` <!-- --> --- # Facets : exemple `facet_wrap` avec deux variables (nombre vitesses, transmission) ```r mtcars %>% ggplot(aes(x = mpg, y = wt, col = factor(cyl))) + geom_point() + * facet_wrap(gear ~ am) # ou vars(gear, am) ``` <!-- --> --- # Facets : exemple `facet_grid` : mieux ! ```r mtcars %>% ggplot(aes(x = mpg, y = wt, col = factor(cyl))) + geom_point() + * facet_grid(gear ~ am) ``` <!-- --> --- # Facets : exemple `facet_grid` : mieux, avec étiquettes ```r mtcars %>% ggplot(aes(x = mpg, y = wt, col = factor(cyl))) + geom_point() + * facet_grid(gear ~ am, labeller = label_both) ``` <!-- --> --- class: slide-class-advanced # Facets : exemple `facet_grid` : découplage des axes (mais toujours partagés ! ) ```r mtcars %>% ggplot(aes(x = mpg, y = wt, col = factor(cyl))) + geom_point() + * facet_grid(gear ~ am, labeller = label_both, scales = 'free') ``` <!-- --> --- # Facets : exemple Rien vous empêche d'utiliser des expressions ! ```r mtcars %>% ggplot(aes(x = mpg, y = wt, col = factor(cyl))) + geom_point() + facet_grid(paste(gear, 'vitesses') ~ paste('Transmission', * ifelse(am == 0, 'automatique', 'manuelle'))) ``` <!-- --> -- .protip-popup[ <h4>Protip</h4> - mieux transformer les variables *avant* de plotter (`dplyr` : `mutate`) ] <!--TODO: plotmath --> --- # Thèmes Avec `theme(element = valeur, ...)` vous pouvez modifier les éléments graphiques (→ ![:read_the_docs]) -- .pull-left[.text-small[ ### `element` - `title` : tous les titres - `axis.title.*` : les titre des axes - `axis.text.*` : textes dans les marques sur les axes - `axis.ticks.*` : marques sur les axes - `axis.line.*` : les droites des axes - `legend.*` : les légendes - `panel.*` : fond du graphique - `plot.*` : autour le graphique - `strip.*` : composants de `facets` - ... ![:read_the_docs] ] ] -- .pull-right[ ### `valeur` Tous les éléments sont du type : - `element_line(...)` : droits - `element_rect(...)` : rectangles (bords, fonds) - `element_text(...)` : texte - `element_blank(...)` : pour effacer ] --- # Thèmes : un exemple Base ```r p <- ggplot(mtcars, aes(x = mpg, y = wt, col = factor(cyl))) + geom_point() + ggtitle('Autonomie vs poids') + scale_color_discrete('Cylindres') + labs(x = 'Autonomie', y = 'Poids') + facet_grid(am ~ gear, labeller = label_both) *p ``` <!-- --> --- # Thèmes : un exemple Titre gras ```r p + theme( * plot.title = element_text(face = 'bold')) ``` <!-- --> --- # Thèmes : un exemple Sans le fond ```r p + theme( plot.title = element_text(face = 'bold'), * panel.background = element_blank()) ``` <!-- --> --- # Thèmes : un exemple Avec axes ```r p + theme( plot.title = element_text(face = 'bold'), panel.background = element_blank(), * axis.line = element_line(size = 1)) ``` <!-- --> --- # Thèmes : un exemple Fond des onglets ```r p + theme( plot.title = element_text(face = 'bold'), panel.background = element_blank(), axis.line = element_line(size = 1), * strip.background = element_rect(fill = 'black')) ``` <!-- --> --- # Thèmes : un exemple Texte des onglets ```r p + theme( plot.title = element_text(face = 'bold'), panel.background = element_blank(), axis.line = element_line(size = 1), strip.background = element_rect(fill = 'black'), * strip.text = element_text(color = 'white', face = 'bold')) ``` <!-- --> --- # Thèmes : un exemple Étiquettes axe x ```r p + theme( plot.title = element_text(face = 'bold'), panel.background = element_blank(), axis.line = element_line(size = 1), strip.background = element_rect(fill = 'black'), strip.text = element_text(color = 'white', face = 'bold'), * axis.text.x = element_text(angle = 90)) ``` <!-- --> --- # Thèmes : exemples Inclus : - `theme_bw()` : noir et blanc <!-- --> --- # Thèmes : exemples Inclus : - `theme_minimal()` : minimaliste <!-- --> --- # Thèmes : exemples Inclus : - `theme_gray()` : gris <!-- --> --- # Thèmes : exemples Package ![:package_cran ggthemes] : - `theme_fivethirtyeight()` <!-- --> --- # Thèmes : exemples Package ![:package_cran ggthemes] : - `theme_few()` <!-- --> --- # Thèmes : exemples Package ![:package_cran ggthemes] : - `theme_excel()` <!-- --> -- <img src="https://media0.giphy.com/media/njl60xjwgrkWY/giphy.gif?cid=3640f6095c981f27764b434a323926c1" class='image-popup-center' style='left: 80%; top: 20%; width: 30%'/> --- class: twocol-code-plot # Thèmes : composition .left-code[ ### Construction Les thèmes sont composables : ```r my_theme <- theme_bw() + theme(plot.title = element_text(colour = 'red')) p + my_theme ``` ### Réglage globale Pour changer toutes les graphiques : ```r ggplot2::theme_set(my_theme) ``` ] -- .right-plot[ <img src="index_files/figure-html/theme-plus-plot-1.svg" width="95%" style="display: block; margin: auto;" /> ] --- # Sauvegarde Facile : fonction `ggsave` Dernier plot (ou paramètre `plot = ...`) ```r ggsave('myfile.pdf', width = 8, height = 5, units = 'cm') ggsave('myfile.eps', width = 8, height = 5, units = 'cm') ggsave('myfile.png', width = 8, height = 5, units = 'cm', dpi = 300) ``` -- class: slide-class-advanced Cairo PDF (en cas de polices de caractères personnalisées) : ```r ggsave('myfile.pdf', device = cairo_pdf) ``` --- class: slide-class-advanced small-code # Composition d'éléments Pour éviter de répéter des éléments chaque fois : - objet `ggplot` + objet `list` ```r my_opts <- list( scale_x_log10(), scale_color_discrete('Cylindres'), ggtitle('Mon titre', subtitle = 'Sous-titre') ) ``` -- ```r ggplot(mtcars, aes(x = mpg, y = wt, col = factor(cyl))) + geom_point() + * my_opts ``` <!-- --> --- # Annotations Vous pouvez ajouter des annotations où vous voulez : - couche `annotate(geom = ...)` - géométrie à choix, unités du graphique - pas de lien avec des variables ! ```r ggplot(mtcars) + geom_point(aes(x = mpg, y = wt)) + annotate('text', x = 29, y = 3, label = 'Du texte', size = 6) + annotate("rect", xmin = 21, xmax = 30, ymin = 2, ymax = 4, alpha = .2, fill = 'red') ``` <!-- --> --- class: slide-class-advanced # Géométries : paramètre `data` -- `data` : un `data.frame`, mais aussi une fonction (![:read_the_docs]) : > A function will be called with a single argument, the plot data. > The return value must be a `data.frame`, and will be used as the layer data. -- ## Ou : comment étiqueter les outliers Outliers : automobiles trop lourdes -- Préliminaires : noms des automobiles dans une colonne (![:package_cran tidyr]) .left-code[ ```r mtcars_with_models <- mtcars %>% rownames_to_column('model') p <- mtcars_with_models %>% ggplot(aes(x = mpg, y = wt)) + geom_point(aes(col = factor(cyl))) ``` ] .right-plot[ <img src="index_files/figure-html/unnamed-chunk-50-1.svg" width="95%" style="display: block; margin: auto;" /> ] --- class: slide-class-advanced small-code name: slide-data-advanced ## Ou : comment étiqueter les outliers --- template: slide-data-advanced #### Approche 1 : une étiquette vide <br/> .left-code-60[ ```r heavy_cars <- quantile(mtcars$wt, 0.9) p <- mtcars_with_models %>% ggplot(aes(x = mpg, y = wt)) + geom_point(aes(col = factor(cyl))) + geom_text(aes(label = * ifelse(wt > heavy_cars, model, '')), hjust = -0.1, vjust = 0.5) ``` ] .right-plot-30[ <img src="index_files/figure-html/unnamed-chunk-52-1.svg" width="95%" style="display: block; margin: auto;" /> ] --- template: slide-data-advanced #### Approche 2 : filtrage du `data` Répétition de `data` (sans ne pouvoir rien ajouter avant `ggplot` ! ) .left-code-60[ ```r heavy_cars <- quantile(mtcars$wt, 0.9) p <- mtcars_with_models %>% ggplot(aes(x = mpg, y = wt)) + geom_point(aes(col = factor(cyl))) + geom_text(aes(label = model), hjust = -0.1, vjust = 0.5, data = filter(mtcars_with_models, * wt > heavy_cars) ) ``` ] .right-plot-30[ <img src="index_files/figure-html/unnamed-chunk-54-1.svg" width="95%" style="display: block; margin: auto;" /> ] --- template: slide-data-advanced #### Approche 3 : pipe Dans une pipe, `.` indique le premier argument (le résultat avant `ggplot`).<sup>1</sup> .left-code-60[ ```r heavy_cars <- quantile(mtcars$wt, 0.9) p <- mtcars_with_models %>% ggplot(aes(x = mpg, y = wt)) + geom_point(aes(col = factor(cyl))) + geom_text(aes(label = model), hjust = -0.1, vjust = 0.5, * data = . %>% filter(wt > heavy_cars) ) ``` ] .right-plot-30[ <img src="index_files/figure-html/unnamed-chunk-56-1.svg" width="95%" style="display: block; margin: auto;" /> ] .footnote[ [1] Mon approche préférée ! ] --- template: slide-data-advanced #### Approche 4 : une fonction J'utilise la caractéristique du paramètre ! <sup>1</sup> .left-code-60[ ```r heavy_cars <- quantile(mtcars$wt, 0.9) *my_filter <- function(x) { * filter(x, wt > heavy_cars) *} p <- mtcars_with_models %>% ggplot(aes(x = mpg, y = wt)) + geom_point(aes(col = factor(cyl))) + geom_text(aes(label = model), hjust = -0.1, vjust = 0.5, * data = my_filter ) ``` ] .right-plot-30[ <img src="index_files/figure-html/unnamed-chunk-58-1.svg" width="95%" style="display: block; margin: auto;" /> ] .footnote[ [1] Pourquoi est-ce que `my_filter` arrive à bien trouver `heavy_cars` ? ( difficile ! ) La réponse est [ici](https://adv-r.hadley.nz/functions.html)... ] --- template: slide-data-advanced #### Approche 5 : une fonction qui retourne une fonction... Pour conditions multiples<sup>1</sup> ! **Quasiquotation**<sup>2</sup>! .left-code-60[ ```r *filter_df <- function(...) { * condition <- enquos(...) * function(df) { * df %>% filter(!!!condition) * } *} p <- mtcars_with_models %>% ggplot(aes(x = mpg, y = wt)) + geom_point(aes(col = factor(cyl))) + geom_text(aes(label = model), hjust = -0.1, vjust = 0.5, * data = filter_df(wt > quantile(wt, 0.9)) ) ``` ] .right-plot-30[ <img src="index_files/figure-html/unnamed-chunk-60-1.svg" width="95%" style="display: block; margin: auto;" /> ] .footnote[ [1] Ça permet d'enchaîner plusieurs conditions à la `filter` : p.ex. `filter_df(wt > quantile(wt, 0.9), str_detect(model, 'Audi'))` [2] Encore plus difficile ! Explications [ici](https://adv-r.hadley.nz/quasiquotation.html)... ] --- class: center, middle, inverse # Extensions --- # Ce qui reste ![:package_cran gridExtra] : coller des graphiques différents dans le même graphique - in base R : `par(mfrow=...)` - [vignette](https://cran.r-project.org/web/packages/gridExtra/vignettes/arrangeGrob.html) ![:package_cran ggRidges] : ridgeline plots - [vignette](https://cran.r-project.org/web/packages/ggridges/vignettes/gallery.html) ![:package_cran gghighlight] : mise en évidence d'éléments - [vignette](https://cran.r-project.org/web/packages/gghighlight/vignettes/gghighlight.html) ![:package_cran ggraph] : **grammaire des graphs** - Deux `data.frames` : nœuds et liens... --- class: slide-class-advanced # plotly - Package ![:package_cran plotly] : librairie similaire à `ggplot2`, mais interactive (touchez les slides ! ) -- - traducteur de `ggplot2` à `plotly` : fonction `ggplotly` -- ```r library(plotly) pl <- ggplot(mtcars, aes(x = mpg, y = wt)) + geom_point() *ggplotly(pl) ``` <iframe src="widgets/plotly_figure.html" width="100%" height="250" scrolling="no" seamless="seamless" frameBorder="0"></iframe> --- # Animations Package ![:package_cran gganimate] Vous ajoutez quelques lignes... ```r library(ggplot2) library(gganimate) p <- ggplot(mtcars, aes(factor(cyl), mpg)) + geom_boxplot() + * transition_states( * gear, transition_length = 2, state_length = 1 * ) + * enter_fade() + * exit_shrink() + * ease_aes('sine-in-out') ``` --- # Animations  --- class: small-code # Cartographie Approche à la `tidyverse` : package ![:package_cran sf] -- ```r library(sf) # Shapefile des cantons shp <- sf::st_read('data/switzerland_shapefiles/gadm36_CHE_1.shp', quiet = TRUE) ggplot(shp) + geom_sf(aes(fill = (NAME_1 == 'Ticino'))) + geom_sf_text(aes(label = NAME_1), size = 3) + theme_bw() + scale_fill_discrete('', breaks = c(TRUE, FALSE), labels = c('Rigole', 'Travaille')) ``` <!-- --> --- class: small-code slide-class-advanced exclude: true # Graphs - Package ![:package_cran tidygraph] - Package ![:package_cran ggraph] - grammaire des **graphs** <!-- TODO --> --- class: slide-class-advanced # ggplot2 in Python Diverses implémentations de la grammaire des graphiques : - 🐍 [`plotnine`](https://plotnine.readthedocs.io/) - 🐍 [`ggplot`](http://ggplot.yhathq.com/) ```python from ggplot import * ggplot(aes(x='date', y='beef'), data=meat) +\ geom_line() +\ stat_smooth(colour='blue', span=0.2) ``` .img-small-50[  ] --- class: center, middle, inverse # Pour aller plus loin... --- # Pour aller plus loin... Galerie des extensions - [ggplot gallery](https://www.ggplot2-exts.org/gallery/) : https://www.ggplot2-exts.org/gallery/ Conseils : - suivez des blogs + [RStudio Blog](https://blog.rstudio.com/) + [R-bloggers](https://www.r-bloggers.com/) + [Timo Grossenbacher (SRF Data)](https://timogrossenbacher.ch/blog/) (🇩🇪) + [SRF Data](https://srfdata.github.io/) (🇩🇪) - copiez les exemples de GitHub - expérimentez ! Courses de visualisation des données - [Fundamentals of Data Visualization](https://serialmentor.com/dataviz/) (théorie) - [BBC data journalism cookbook](https://bbc.github.io/rcookbook/) (que `ggplot2`) - [Edward Tufte](https://www.edwardtufte.com/tufte/) : vieux (et exagéré ? ) --- class: slide-class-advanced # Ces slides... ## R Markdown - **Markdown** : langage simple pour rédiger du texte formaté - GitHub, blogs... - **R Markdown** = Markdown avec code intégré pour générer + pages web, blogs, articles, présentations, interfaces, livres, ... - [Galerie](https://rmarkdown.rstudio.com/gallery.html) - [Guide](https://bookdown.org/yihui/rmarkdown/) (faite avec R Markdown + ![:package_cran blogdown]) ### Cette présentation - ![:package_cran xaringan] basé sur la librairie [remark.js](https://remarkjs.com/) - Mélange : R Markdown + CSS (quelques détails) - [Documentation](http://slides.yihui.name/xaringan/) (c'est une présentation!) - [Sources](https://github.com/lgaborini/ggplot2-introduction)
